組立

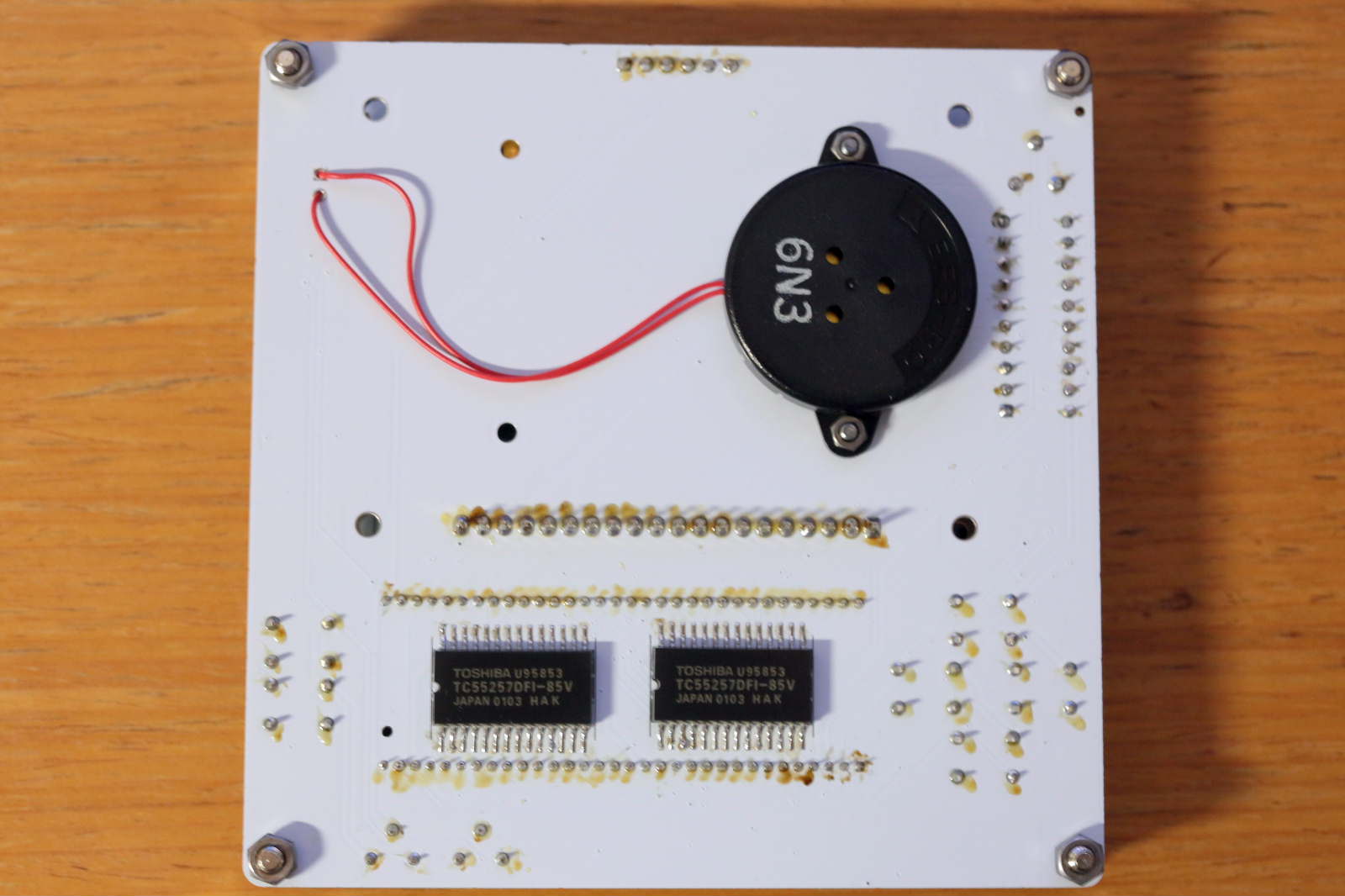

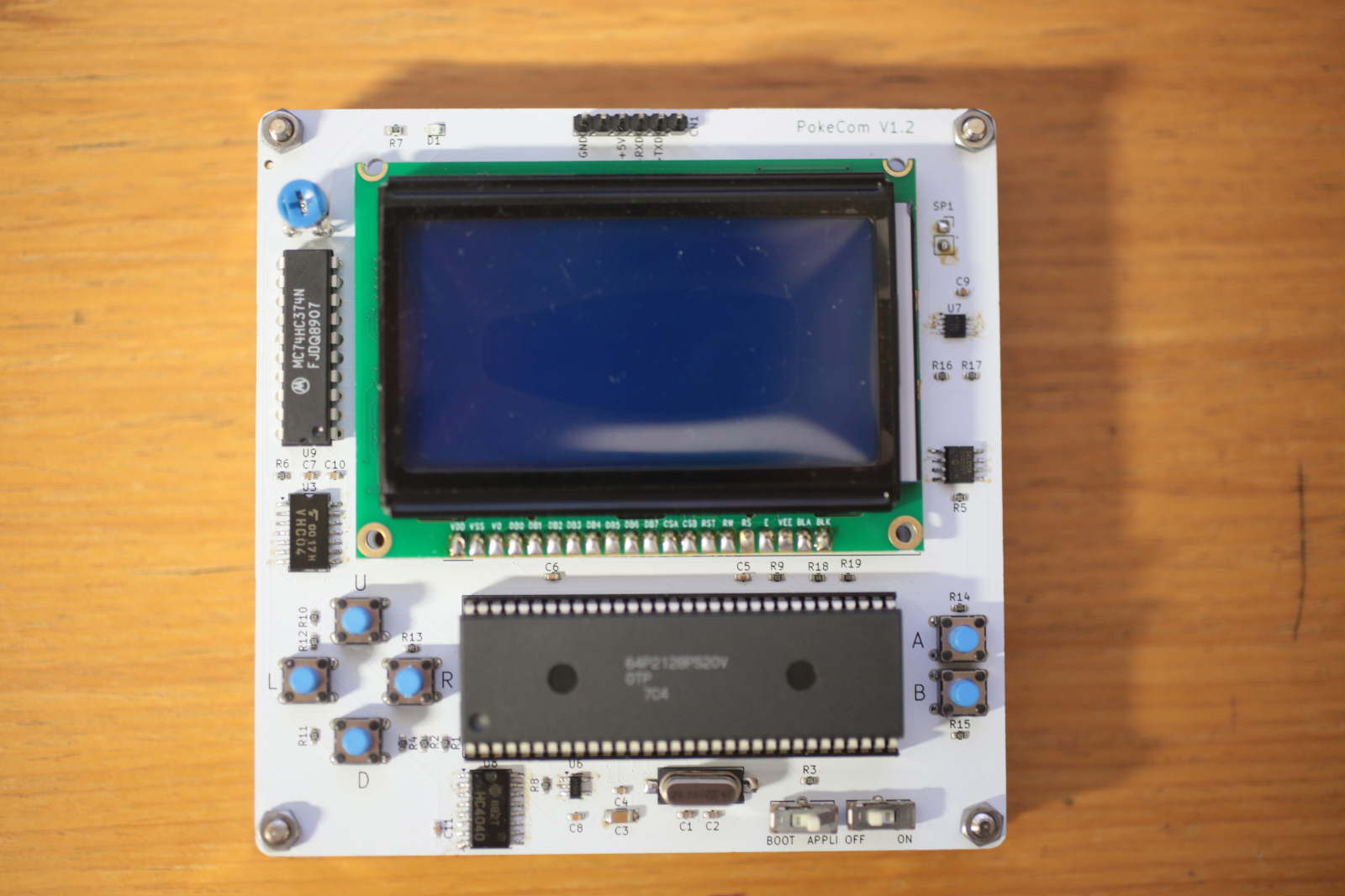

①左の形で梱包されているので、四隅のナットを外して、天板を裏返して取り付けて、右のように組み立ててください。
②右の写真のように、マイコンにケーブルを指して、もう片方をPCに接続すれば、組立完了です。
PC側の設定

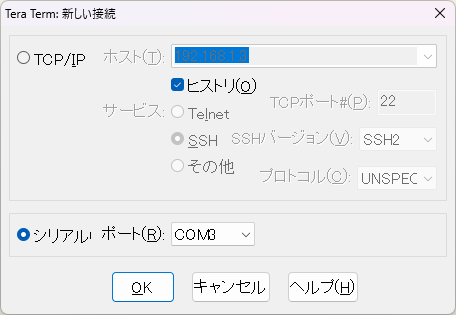

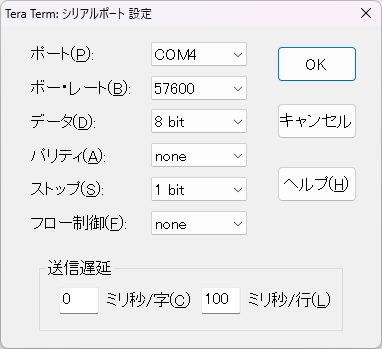

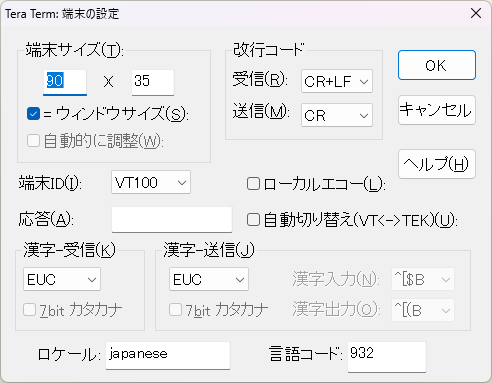

TeraTermをインストールして、マイコンのケーブルをPCのUSBポートに接続して増えたCOMポートを指定して接続してください。 その後、端末の設定とシリアルポート設定を下のように設定してください。
電源を入れる

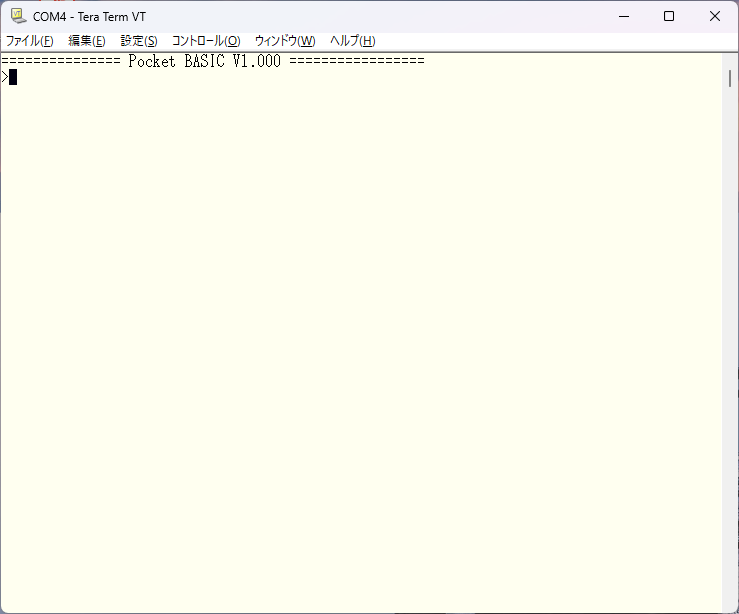

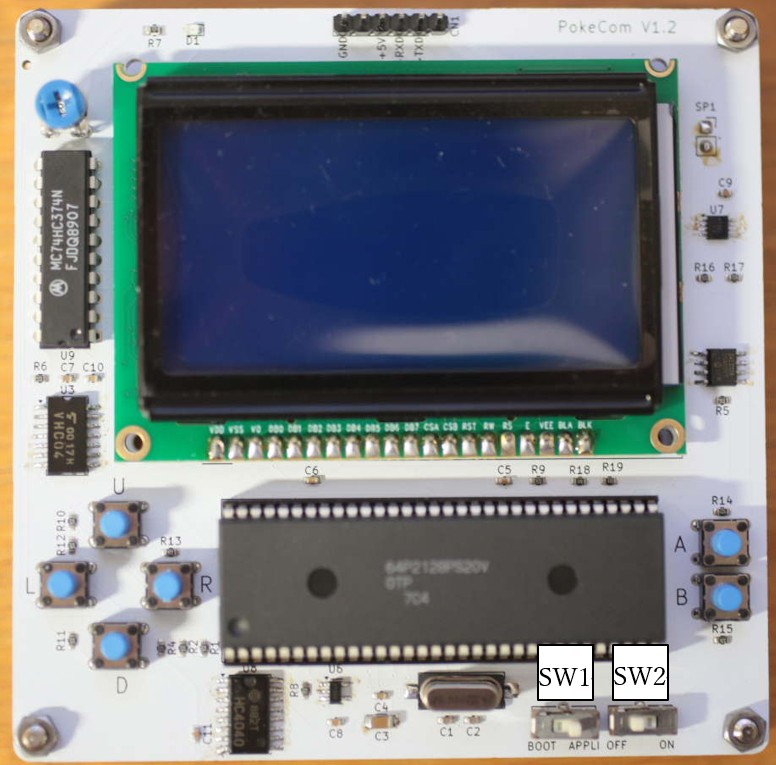

SW2をONにして、電源を投入する。（SW1は常にAPPLI側にしておいてください。） 左下に示す起動メッセージが出ます。
BASICプログラムを動かす

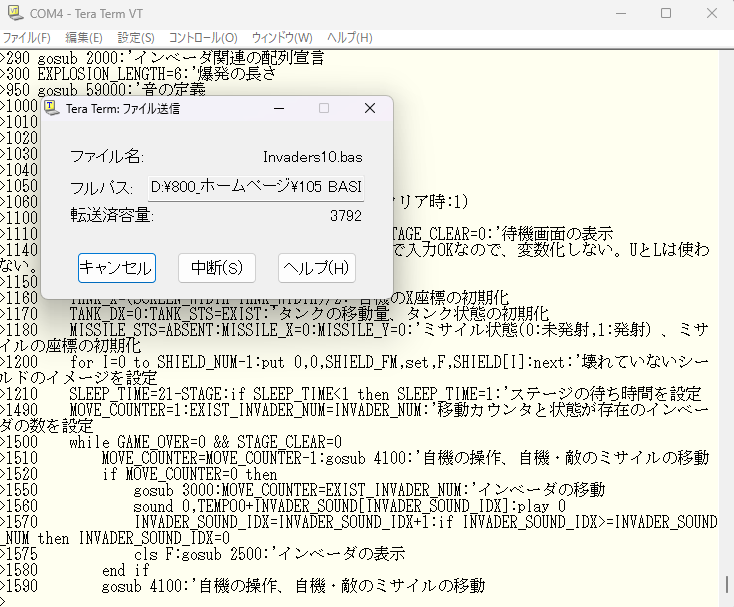

①BASICプログラムを投稿サイトからダウンロードします。 ②TeraTermの「ファイル送信」でダウンロードしたBASICプログラムを選択します。 ③右下のようにBASICプログラムがマイコンに転送されます。 ④終わったらTeraTermにrunと入力して改行してください。 プログラムが実行されます。
裏技
このマイコンは、BASICのコマンドやプログラムをTeraTermから入力して動くようになっており、さらに、BASICのprint文はTeraTermに出力されます。
つまり、外部からプログラムをロードして実行できて、そのプログラムから外部にメッセージを返すことができるので、外部から完全にコントロール可能ということです。
現在は、PCからUSB経由の接続がないと機能しませんが、外部から電源供給とプログラムを入力するガジェットを外付けすれば、単体で使えるようになります。
シリアルケーブルのピン配列はArduinoProMiniと同じにしているので、いつか、挑戦してみようと思います。
ストレージを持ったプログラムローダからいろいろなプログラムをロード・実行して、ブラックオニキスやファイアークリスタルのようなRPGなんかを作ってみたい。
